Technické provedení výtahů

Moderní výtahy mohou mít různé technické provedení, aby co nejlépe vyhověly specifickým požadavkům budovy. Nejčastěji se řeší volba mezi lanovým (trakčním) a hydraulickým pohonem, a dále otázka, zda zvolit výtah se strojovnou nebo bez strojovny. Každá varianta má své přednosti – níže vám vysvětlíme hlavní rozdíly, typické použití a vhodnost v závislosti na typu budovy.

Lanové výtahy (trakční)

Lanový výtah je poháněn elektrickým strojem, který přes soustavu ocelových lan (nebo moderních plochých pásů) a kladek zvedá kabinu nahoru a dolů. Součástí systému bývá také protizávaží, které vyvažuje hmotnost kabiny s částí její zátěže, což zvyšuje energetickou efektivitu – motor pak zvedá hlavně rozdíl hmotností místo celé zátěže. Trakční výtahy dominují ve většině vícepodlažních budov od obytných domů přes kanceláře po výškové budovy. Důvodem je jejich vysoká spolehlivost a výkonnost. Dokážou obsloužit velký počet stanic (běžně 2 až třeba 30 pater i více) a dosahují vyšších rychlostí jízdy (standardně 1 m/s i více, u mrakodrapů i přes 5 m/s).

Kdy zvolit lanový výtah? Trakční výtah je ideální volbou pro budovy s větším počtem podlaží, vyšším provozem nebo tam, kde je kladen důraz na rychlost přepravy. Například v 10patrovém bytovém domě s desítkami nájemníků zajistí lanový výtah rychlé odbavení bez front. Stejně tak v kancelářských centrech s čilým pohybem lidí oceníte jeho plynulý provoz a úsporu energie díky protizávaží. Trakční výtahy také obvykle umožňují větší nosnosti – není problém vyrobit osobní lanový výtah na 1000 kg či nákladní i na několik tun.

Výhody lanových výtahů: Vynikají rychlostí a efektivitou při častém provozu, mají nižší spotřebu elektřiny při plném vytížení (díky vyvažování zátěže) a z dlouhodobého hlediska mívají o něco nižší náklady na provoz (odpadá např. výměna oleje nutná u hydrauliky). Jsou konstruovány pro intenzivní zátěž – zvládnou mnoho jízd za sebou bez přehřátí. Také nabídka designů a možností provedení je u lanových výtahů velmi široká, protože jde o nejrozšířenější typ.

Nevýhody a omezení: Lanový výtah tradičně vyžadoval strojovnu (strojovnu umístěnou nejčastěji nad šachtou), což znamená potřebu prostoru navíc v budově. Moderní trakční výtahy však již mohou být i bez strojovny (viz níže). Dále, u menších staveb (např. rodinných domů do 2–3 podlaží) může být lanový výtah zbytečně předimenzovaný a nákladnější ve srovnání s jednodušším hydraulickým řešením. Nicméně dnes existují i malé trakční výtahy pro domácnosti. Celkově lanový pohon představuje špičku v technologiích výtahů a je první volbou pro většinu projektů vícepodlažních budov.

Hydraulické výtahy

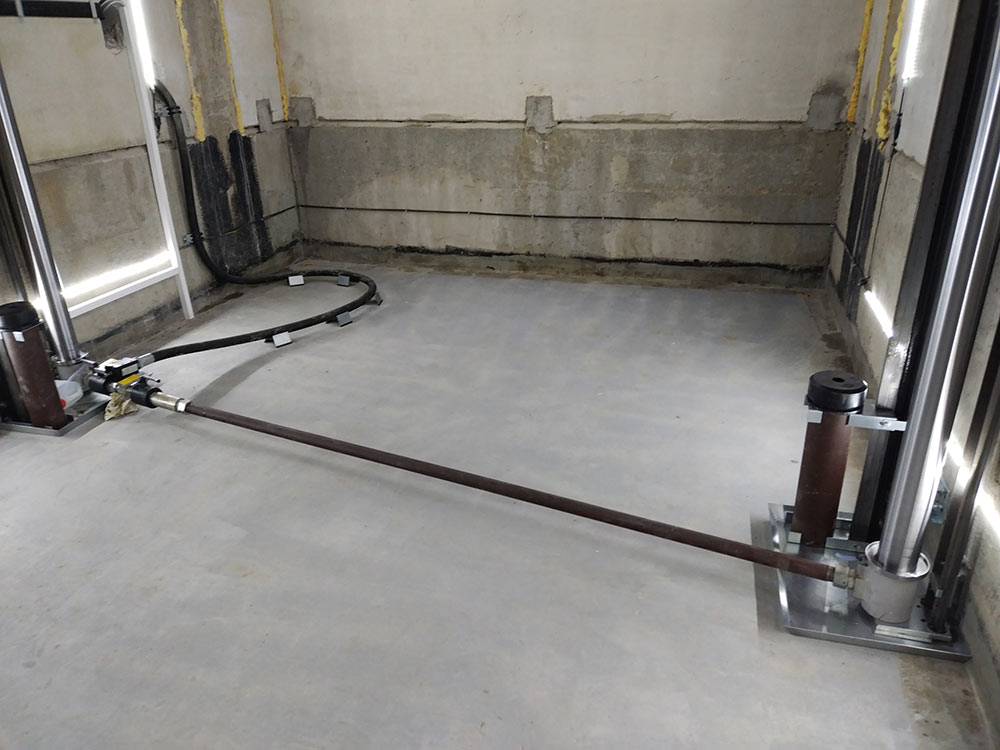

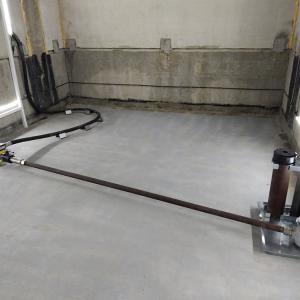

Hydraulický výtah pracuje na principu kapaliny a pístu. Kabina je zespodu tlačena nahoru hydraulickým pístem, do kterého čerpadlo pumpuje olej. Při jízdě dolů se olej odpouští zpět do nádrže a kabina klesá vlastní vahou regulovaně dolů. Hydraulické výtahy se tradičně používají v budovách s menším počtem podlaží (doporučeně do cca 5–7 stanic) nebo tam, kde není požadavek na vysokou rychlost přesunu. Typická rychlost bývá 0,5 m/s (u některých až kolem 1 m/s, ale vyšší rychlosti už nejsou pro hydrauliku vhodné).

Kdy zvolit hydraulický výtah? Hodí se například do nižších obytných domů, nemocnic, hotelů nebo průmyslových objektů o několika patrech, kde denní počet jízd není extrémně vysoký. Výhodou hydrauliky je totiž jednodušší konstrukce pro menší výtahy a často nižší pořizovací náklady u nosností do cca 1000 kg. Hydraulické výtahy také umí vyvinout velkou sílu – proto se používají třeba pro autovýtahy (zvedání automobilů) nebo velmi těžká břemena na krátké vzdálenosti. Nemusíte řešit umístění protizávaží ani velký motor nahoře, hydraulika unese kabinu přímo zdola.

Výhody hydraulických výtahů: Hydraulický pohon umožňuje instalaci i tam, kde je omezená výška nad šachtou. Není totiž nutné mít nahoře prostor pro strojovnu s motorem – strojovna pro hydraulický výtah může být umístěna kdekoli v blízkosti (například v suterénu vedle šachty, pod schody apod.) nebo se dá použít kompaktní skříň s agregátem. Hydraulické výtahy mají velmi plynulý rozjezd i dojezd a jsou tiché – při jízdě nahoru slyšíte jen tichý chod čerpadla, při jízdě dolů je téměř bezhlučný (olej se jen vypouští). U menších objektů může být hydraulický výtah ekonomičtější volbou z hlediska instalačních nákladů.

Nevýhody a omezení: Hydraulický výtah je pomalejší, takže pro rušné provozy a vysoké budovy není ideální. Spotřeba energie může být při častém ježdění vyšší – zejména jízda nahoru je energeticky náročnější (výtah zvedá celou hmotnost kabiny i s nákladem bez pomoci protizávaží). Navíc teplo generované v oleji při intenzivním provozu může omezit kapacitu (je třeba dělat pauzy, nebo instalovat chladič oleje). Dalším faktorem jsou nároky na údržbu – je nutné pravidelně kontrolovat stav oleje a hydraulických hadic, občas olej vyměnit a ekologicky zlikvidovat. Z ekologického hlediska je hydraulika méně šetrná, hlavně kvůli možnému úniku oleje. Co se týče nosnosti, běžné hydraulické výtahy obsluhují do 1000 kg, speciální až kolem 2000 kg – pro vyšší nosnosti či výšky už je opět vhodnější lanový výtah. Přesto zůstává hydraulický výtah oblíbeným řešením pro mnoho situací, kdy jednoduchost a síla vítězí nad rychlostí.

Výtahy se strojovnou

Tradiční koncepce výtahu počítá s vyhrazenou strojovnou, tedy samostatnou místností pro umístění pohonu, řídicí jednotky a dalších technologií. Výtah se strojovnou poznáte typicky tak, že nad šachtou na střeše budovy je malý „domeček“ – tam se ukrývá motor a kladky lanového výtahu. U hydraulického výtahu zase strojovna nemusí být nahoře, často bývá dole vedle šachty nebo v suterénu. Vždy jde ale o to, že zařízení není v šachtě, nýbrž ve vlastní technické místnosti.

Výhody strojovny: Oddělená strojovna umožňuje snazší přístup techniků k zařízení. Při údržbě a opravách mají mechanici dostatek prostoru na práci, což může zkrátit čas servisu a minimalizovat riziko chyby. Ve strojovně lze také umístit výkonnější stroje a další vybavení, které by se do šachty nevešly – například velké navíjecí bubny, silné elektromotory, rozměrné řídicí rozvaděče apod. To je důležité u vysokorychlostních výtahů či výtahů s obrovskou nosností, které vyžadují opravdu masivní technologii. Další plus je nižší hlučnost v budově – strojovna funguje jako izolace, takže hluk motoru a dalších mechanismů tolik neproniká do okolních prostor. U starších budov se strojovnami lze modernizovat zařízení uvnitř a zachovat původní místnost, která může sloužit i jako sklad náhradních dílů či zázemí pro servis.

Nevýhody strojovny: Hlavní nevýhodou je požadavek na prostor navíc. V novostavbě to znamená obětovat pár metrů čtverečních pro technickou místnost, v případě nástavby na střeše to zase ovlivňuje vzhled budovy a vyžaduje to stavební povolení navíc. U existujících budov bez výtahu bývá často problém vhodný prostor pro strojovnu najít – proto se pak využívají spíše výtahy bez strojovny. Strojovna také musí být snadno přístupná (dveře, žebřík, osvětlení, větrání), což jsou další stavební práce navíc. V dnešní době, kdy je tlak na úsporu místa, se mnoho investorů snaží strojovně vyhnout, pokud to jde. Přesto v určitých případech je strojovna nenahraditelná, zejména u velkých výtahů.

Výtahy bez strojovny (MRL)

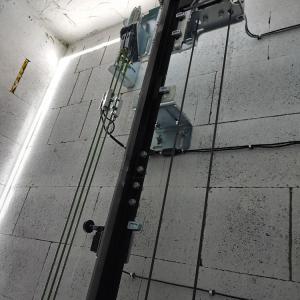

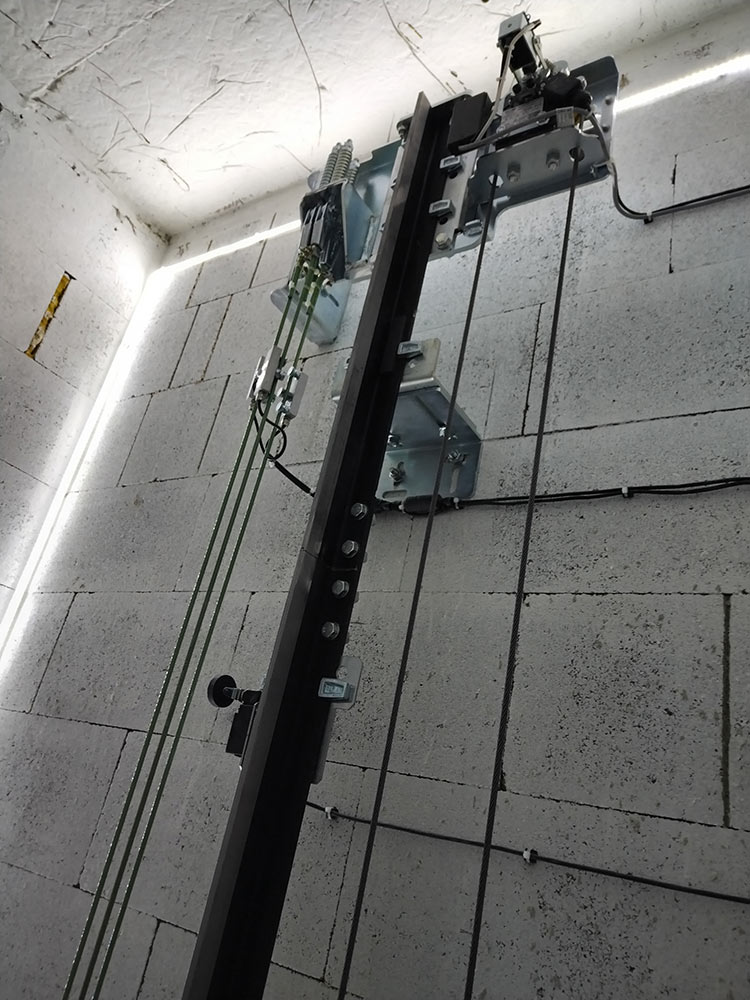

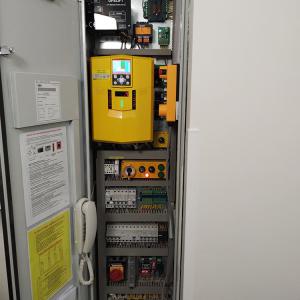

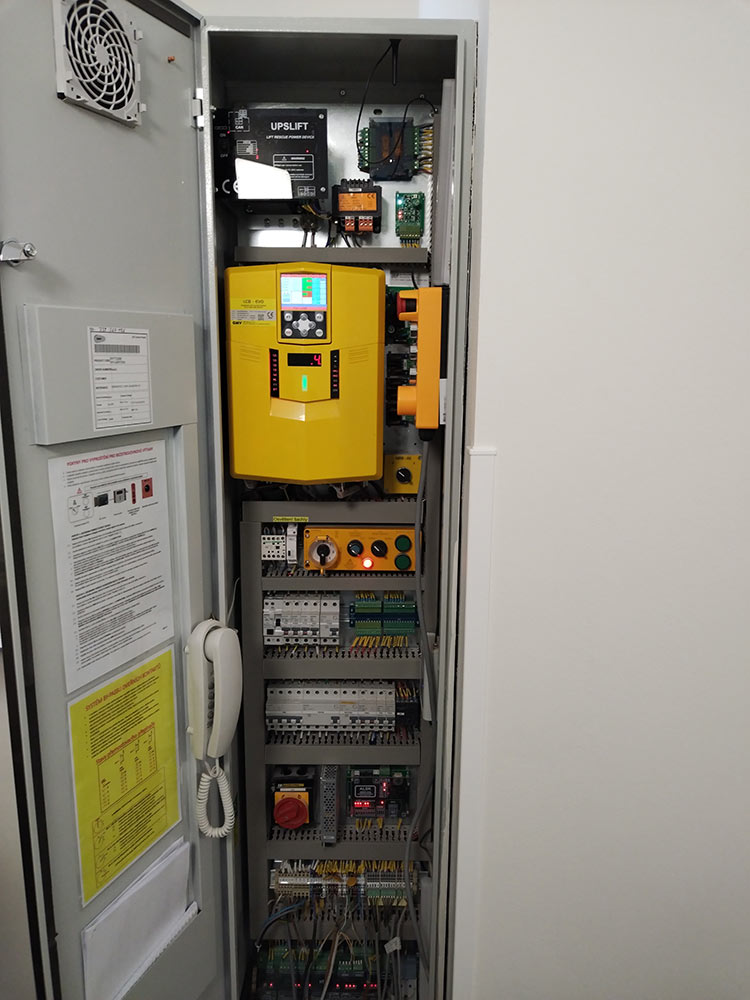

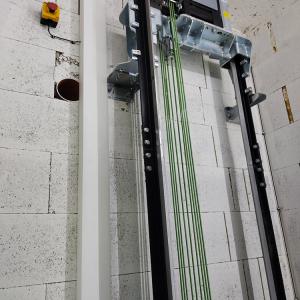

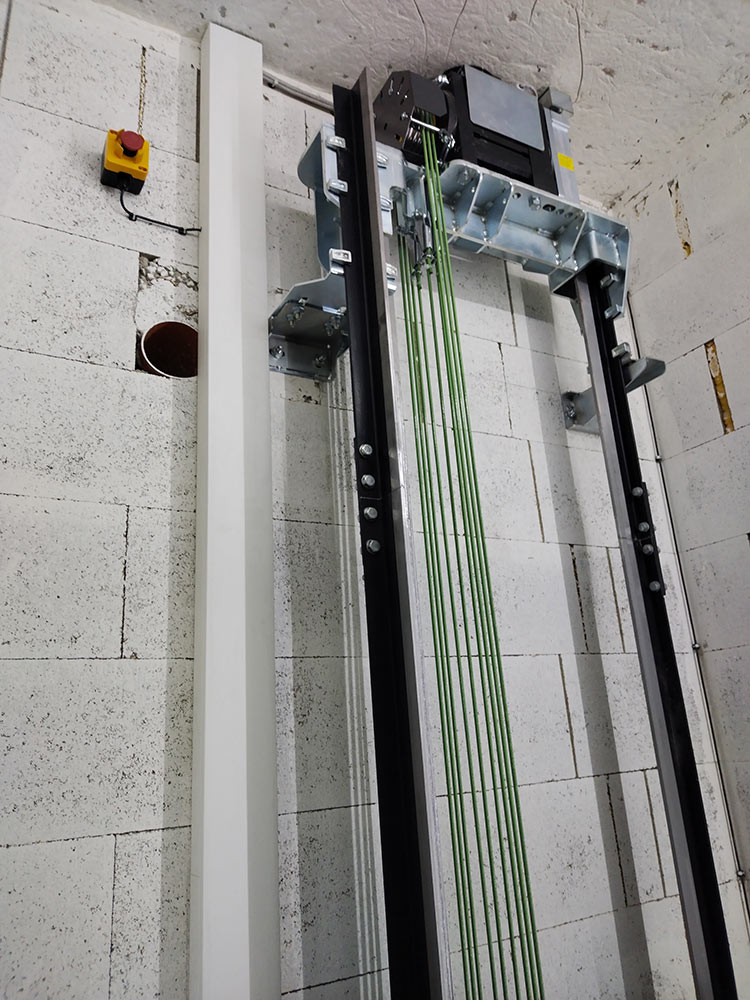

Výtah bez strojovny (z angličtiny Machine Room Less, zkratka MRL) je moderní trend v oboru. Znamená to, že veškerá technologie výtahu je integrována přímo ve výtahové šachtě nebo v těsné blízkosti, takže není nutná samostatná místnost. U trakčních výtahů bez strojovny bývá motor s pohonnou kladkou umístěn nahoře v šachtě (připevněn na vodicí lišty nebo na strop šachty) a řídicí jednotka se vejde do malé skříně vedle spodní stanice nebo přímo do rámu dveří. U hydraulických výtahů se někdy za „bez strojovny“ považuje umístění agregátu do skříně, která není klasickou místností – i když hydraulika zpravidla nějaký malý prostor pro čerpadlo potřebuje.

Výhody MRL výtahů: Hlavním benefitem je úspora místa a tím i nákladů. Nemusíte budovat zvláštní místnost, která by zabírala cenný prostor – to oceníte hlavně u menších objektů nebo tam, kde každý metr plochy navíc znamená výrazné náklady. Díky absenci strojovny je instalace rychlejší a jednodušší v rámci stavby. Architekti mají větší volnost, protože nad střechou nevyčnívá strojovna, což je esteticky výhodnější a v některých lokalitách i podmínka památkářů (typicky u historických budov v centru). Moderní MRL výtahy jsou velmi energeticky úsporné – využívají nejnovější pohony s frekvenční regulací, LED osvětlení, pohotovostní režimy apod., takže šetří elektřinu. Co se týče nosnosti a rychlosti, dnešní výtahy bez strojovny už plně konkurují těm se strojovnou v běžných kategoriích: lze je pořídit pro 2 až 20 osob, nosnosti třeba 1600 kg, a rychlosti kolem 1 m/s (speciální až 1,6 m/s). Pro drtivou většinu obytných a komerčních budov střední výšky je tedy výtah bez strojovny ideální volbou.

Nevýhody a omezení: U opravdu velmi vysokých budov (řekněme nad 20 pater) nebo mimořádně zatížených výtahů (např. nákladní výtahy pro auta) zatím strojovně nelze úplně utéct – velké stroje a navijáky se do šachty obtížně vejdou a extrémní výkony vyžadují robustní řešení, kterému vyhrazená místnost prospěje. U výtahů bez strojovny také musí servisní technik pracovat ve stísněnějších podmínkách – například motor je nahoře v šachtě, kam se dostane jen přes střechu kabiny. To klade vyšší nároky na servis a bezpečnost práce, ale naši technici jsou na to školení a vybavení speciální technikou (např. mobilní stojany pro jištění stroje atd.). Ještě donedávna se objevovaly obavy z hlučnosti – motor v šachtě může více přenášet vibrace do konstrukce domu.

U našich moderních MRL výtahů ale používáme kvalitní tlumiče a antivibrační uložení, takže rozdíl prakticky nepoznáte. Celkově výtahy bez strojovny přinášejí více výhod než kompromisů, a proto jsou stále populárnější. Naše firma dodává jak trakční MRL výtahy, tak klasické výtahy se strojovnou, stejně tak hydraulické systémy tam, kde dávají smysl. Vždy se snažíme zvolit technologii optimální pro konkrétní projekt – někdy je klíčovým faktorem prostor, jindy frekvence používání nebo ekonomika provozu. Rádi vám vše vysvětlíme a doporučíme nejvhodnější variantu právě pro váš dům či podnik.
